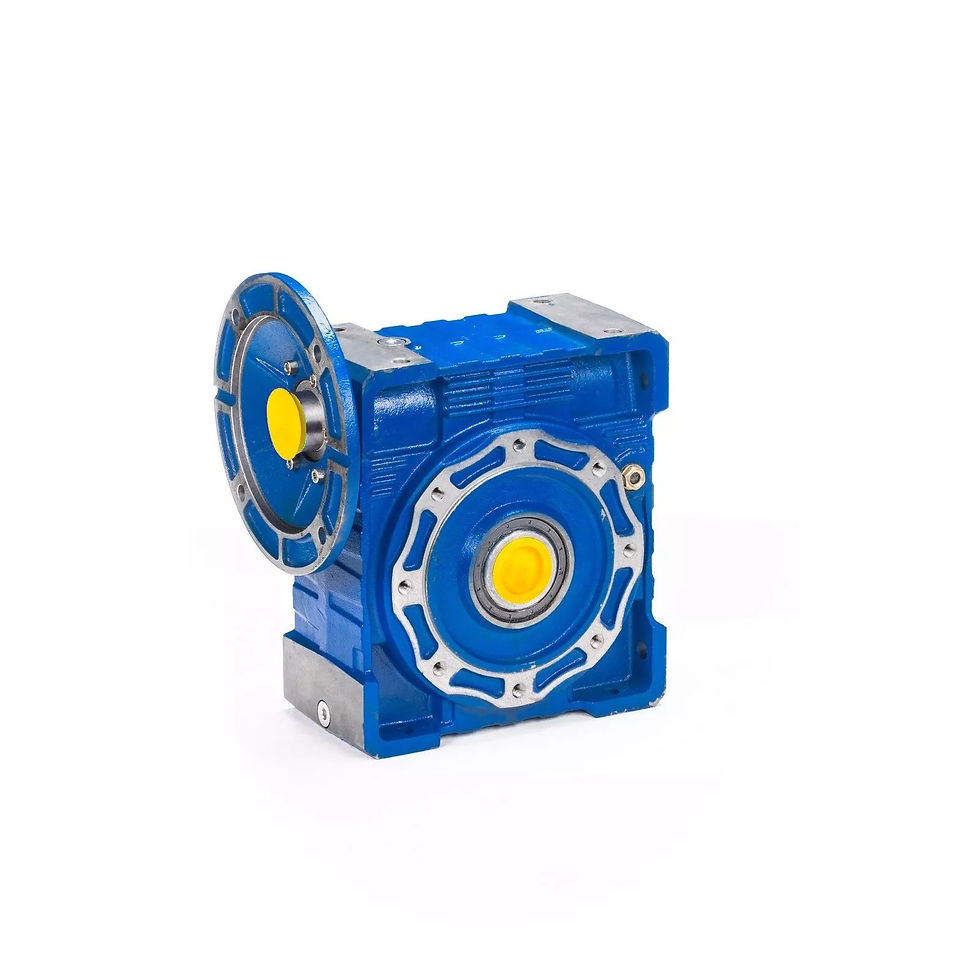

ЧЕРВ'ЯЧНІ РЕДУКТОРИ

Призначення черв'ячного редуктора

Черв'ячний редуктор застосовується у вузлах обладнання, в яких важливо зменшити швидкість обертання і одночасно збільшити крутний момент, що передається. Такі механізми набули широкого застосування у обладнанні, для якого важливо забезпечити велике тягове зусилля.

Конструкція та принцип роботи черв'ячного редуктора

Черв'ячний редуктор складається з таких елементів:
• Черв'ячне колесо із зубчастим профілем на поверхні.
• Черв'як у вигляді валу з гвинтом різного профілю (архімедів, евольвентний та ін.). Знаходиться у постійному зчепленні із черв'ячним колесом.
• Корпус із алюмінієвого сплаву або чавуну, всередині якого розташований робочий механізм.
• Підшипники для опори черв'ячного вала та черв'ячного колеса.
• Ущільнювачі для запобігання проникненню пилу, бруду та вологи всередину корпусу, а також витікання з нього мастила.
Коли черв'як і черв'ячне колесо входять у зачеплення, вони утворюють кінематичну черв'ячну пару. При обертанні черв'ячного валу, за рахунок ковзання у пятні контакту колесо починає своє обертання, тим самим передається обертальний момент на колесо. Внаслідок цього на вихідному валу зростає крутний момент, при одночасному зменшенні швидкості обертання.

Види черв'ячних редукторів

За кількістю ступенів черв'ячної передачі визначають такі типи черв'ячних редукторів:
• Одноступінчастий черв'ячний редуктор - механізм з однією робочою парою: черв'ячне колесо і черв'як.
• Двоступінчастий черв'ячний редуктор – механізм, у якому дві черв'яні кінематичні пари, які працюють послідовно. Такі редуктори використовують у приводах обладнання, де від редуктора вимагається високий показник передаточног відношення.
